为佛山外企进口搅拌机的搅拌轴断裂成功提供技改方案
 |
【案例名称】为佛山外企进口搅拌机的搅拌轴断裂成功提供技改方案 【应用产品】配置AB1.1型液体搅拌机和AB0.55型液体搅拌机
|
【案例说明】
签单时间： 2012.3
客户简介：佛山某外企是个精细化工企业，产品线上反应釜上的搅拌机全部是按照老外的设计和要求，从国外进口的某知名品牌的不锈钢液体搅拌机，运行一段时间以后，搅拌轴出现断裂的问题。
案例说明：
佛山某外企是个精细化工企业，产品线上反应釜上的液体搅拌机全部是按照老外的设计和要求，从国外进口的某知名品牌的不锈钢液体搅拌机，运行一段时间以后，搅拌轴出现断裂的问题，于是通过该公司在佛山的泵阀供应商谋求技术改造，这个泵阀供应商的老板李经理在搅拌机行业展开海选，其中也有我们常州中实三水公司。
被海选的诸家公司各自都提供了自己的技术改造方案，我公司的方案有幸胜出。
技改项目简介
1、客户原有的进口设备之所以断裂的原因分析：
搅拌轴和减速机直接连接，搅拌轴长度1500mm，搅拌轴外径40mm，桨叶外径500mm和550mm，2层桨叶，桨叶轴材质为316L不锈钢，转速100rpm，这种非常细长的搅拌轴容易因为动平衡性能的不够导致搅拌轴和减速机连接处出现问题，先是弯曲然后慢慢地就会出现断裂。
2、技术改造方案：
（1）AB1.1型液体搅拌机：
电机功率1.1kw，搅拌轴长度1500mm，搅拌轴外径50mm，桨叶外径550mm，2层桨叶，桨叶轴材质为316L不锈钢，转速95rpm，采用我公司的特色桨叶——轴流式节能型螺旋桨。
（2）AB0.55型液体搅拌机：
电机功率0.55kw，搅拌轴长度1500mm，搅拌轴外径50mm，桨叶外径500mm，2层桨叶，桨叶轴材质为316L不锈钢，转速90rpm，采用我公司的特色桨叶——轴流式节能型螺旋桨。

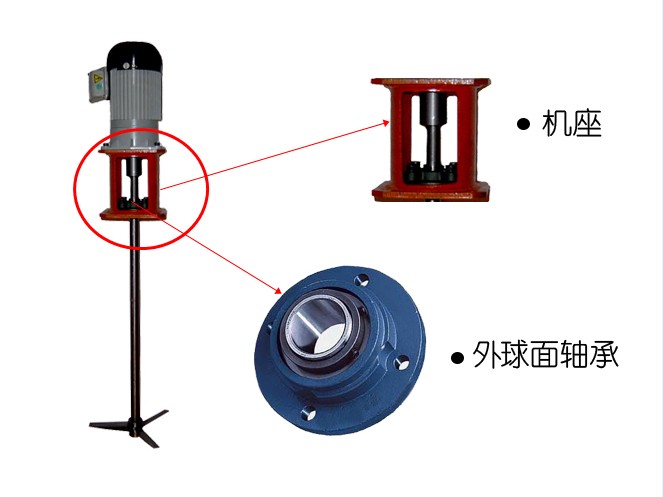

以上2款搅拌机方案的关键之处，就是在减速机下面设置了一个外球面轴承的机座，机座高度400mm，搅拌轴先是被机座的外球面轴承支撑住，顶端与减速机的输出轴连接，这种结构方式有效地解决了搅拌轴的晃动问题，加上轴径为50mm，轴本身的刚性得到了大大加强（如：下图）。
3、技改后的效果：搅拌机运行稳定性非常出色，搅拌工艺效果达到预期的效果，搅拌功率消耗降低了50%。
4、项目小结：
（1）在搅拌机的使用当中，不能轻视技术参数的选配，搅拌流量和功率消耗应该依靠科学的计算得到落实，不能靠估计。
（2）搅拌轴的长度必须高度重视，当搅拌轴的长度尺寸比较大时（对于一个外径40mm以下，一般超过1000mm，可以认为比较大），转速100rpm的，应该优先采用AB型的液体搅拌机（就是带有机座的机型），而不是AA型的液体搅拌机（不带有机座的机型）。
（3）不要以为进口设备就是质量一定好，虽然老外的产品普遍品质不错，但也会出现失误或者意外的。
