搅拌机精度纵深发展的重点之工艺改进和检测手段
作者：www.czzsss.com时间：2015-08-03 09:48
反应釜实质是一个铆焊结构为主的产品，在精度上就属于那种粗放型的产品，因此反应釜厂家自己生产的搅拌机也常常停留于比较粗放的精度范畴。当这些反应釜厂家遇到那种精度很高、技术含量很高的搅拌机（比如加氢搅拌机）需要我们为其配套的时候，也会担心我们打不到其高精度的要求。其实我们已经为多家反应釜厂家提供过高精度的搅拌机产品，如何保证产品高精度质量我们有自己的一套办法，下面就是一列：
例如：对于立式搅拌机的搅拌轴很长的机型，生产厂家往往会将搅拌轴分为2段设计和制造，2段之间一般采用联轴器进行连接。当转速比较高（200rpm以上）时，轴的同心度要求必然高，因此我们会通过联轴器与轴之间必须采用锥度结构进行配合和连接，实现配合之间的“零间隙”，以提高和确保搅拌轴同心度的高要求。
对于这样的联轴器锥度设计，我们的设计团队在工艺方面下了一番功夫，特制了一对检测锥度的专用量具：内锥量具和外锥量具（内锥量具用于检测轴的外锥面，外锥量具用于检测联轴器的内锥孔）用以实现设计要求，因为如果检测出现问题，那锥度设计就失去意义，甚至还不如原有的圆柱面连接方式（间隙配合）。通过特制这样的专用量具，可以解决常规检测手段不适应检测搅拌轴的外锥面和联轴器的内锥孔的角度精度问题，以保证立式搅拌机的最终品质。

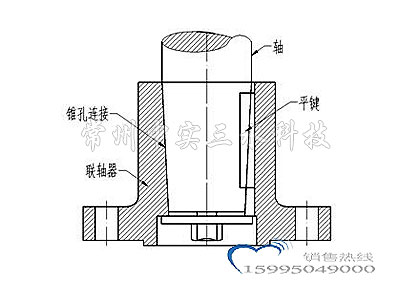

搅拌轴与联轴器锥孔连接的结构示意图
要想保证搅拌机的质量和高精度要求，其实在于好的设计和精湛的制作工艺，以及优秀的质量管控，这些就是我们每天的工作重点。
