装配式搅拌器的4种连接方式
（ 文章来源： www.czzsss.com）
搅拌器的结构型式可以分为整体式搅拌器和装配式搅拌器2种，当封闭式的罐体内安装整体式搅拌器不方便或桨叶直径较大时，必须选用装配式搅拌器，其连接的方式有以下4种：
1.搅拌器用键和止动螺栓与轴连接

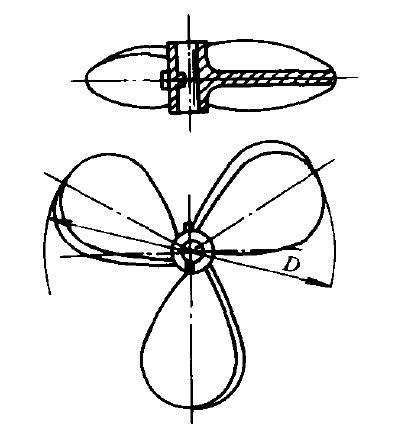

下图1是整体式船用螺旋桨式搅拌器，就是用这种方法和搅拌轴连接的。螺钉可以顶在轴上，也有顶在键上的结构，搅拌桨如果装在轴端（或是底层桨），除用键外可用底压板、中心轴栓及轴头上的台肩将搅拌器作轴向固定。
装在轴端的搅拌器还可与轴头用小锥度配合及压板螺栓紧固，这种连接方法可以不用键，拆装十分方便。
图1 船用螺旋桨式搅拌器
2、螺栓夹紧式连接

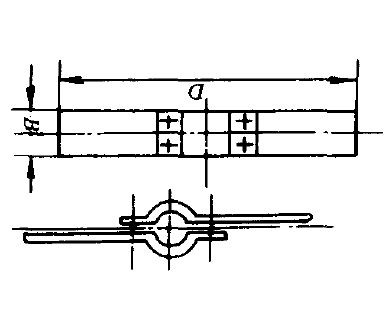

下图2是采用这种连接方式的两叶桨式搅拌器，当轴径＜50mm时可用螺栓对夹，止动螺钉固定；轴径≥65mm时用螺栓对夹，对穿螺栓固定，这种连接方法对轴有相当大的削弱，只要螺栓有足够的夹紧力，也可以不用止动螺栓及对穿螺栓。
图2 桨式搅拌器
3、轮毂固定在轴上，桨叶用螺栓与轮毂上的支耳连接

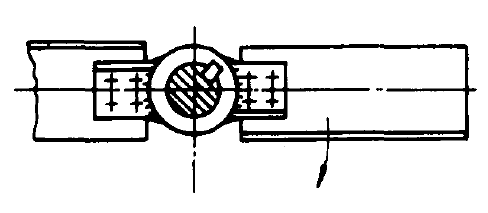

下图3是常用的这种连接方法示意图，支耳承受桨叶传来的弯矩及扭距，其宽度一般较桨叶窄，它应有足够的强度承受这些力。
图3 桨叶与支耳的连接
4、通过桨叶底板用螺栓与轴相连接

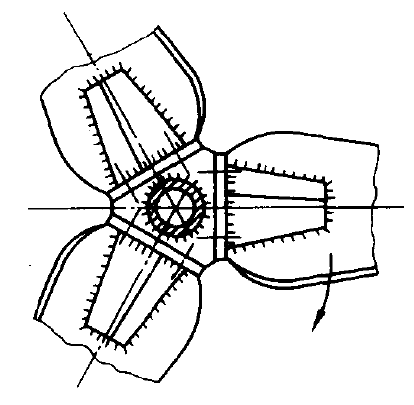

下图4即为这种连接方法，桨叶与底板焊成一体，然后用螺钉紧固在轴的相应部位上，焊在轴上的三角形（或四方形）部件沿轴向通常是两小段，这可减轻其重量，这种结构可以在桨叶根部焊加强凸形板，以增加桨叶的抗弯强度及刚度面不必使用很厚的叶片。
若采用方形搅拌轴还可以采用较宽的桨叶底板在方轴的外侧与相对的底板用大螺栓夹紧在轴上。
图4 底板与轴的连接
