按3不同方式分类的搅拌器类型及其结构图汇总表
搅拌器也称为搅拌桨，种类繁多，常用3种分类方式包括：按流体流动形态分类法、按结构分类法和按搅拌用途分类法。常用的搅拌器有桨式、推进式、旋桨式、涡轮式、锚式、框式和螺带式等，而其中桨式、推进式、涡轮式和锚式搅拌器在搅拌反应设备中应用最为广泛，据统计约占搅拌器总数的75～80％。以下汇总表是根据行业相关资料整理总结的按3不同分类方式分类的全部搅拌器的类型及其结构图：
|
分类 方式 |
类型 |
结构图 |
|
|
按流体 流动 形态 |

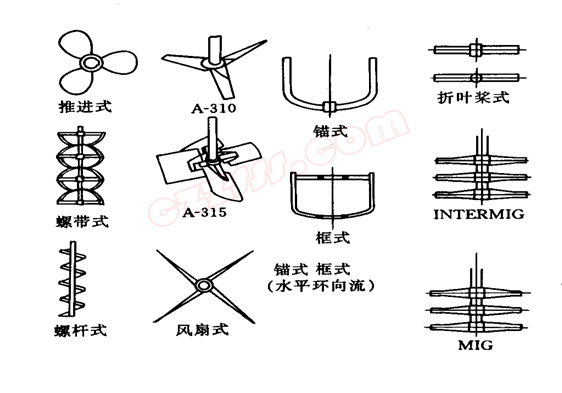

轴向流 搅拌器 |
推进式、螺带式、螺杆式、风扇式、锚式、框式、MIG桨、折叶桨式 |
|
|

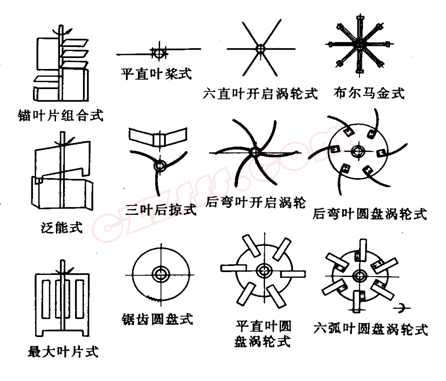

径向流 搅拌器 |
叶片组合式、泛能式、最大叶片式、平直叶桨式、三叶后掠式、锯齿圆盘式、六直叶开启涡轮、后弯叶开启涡轮、平直叶圆盘涡轮、六弧叶圆盘涡轮、后弯叶圆盘涡轮、布鲁马金式。 |
|
|
|

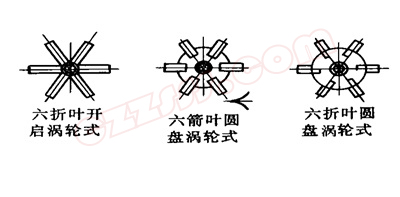

混合流 搅拌器 |
六折叶开启涡轮式、六箭叶圆盘涡轮、六折叶圆盘涡轮 |
|
|
|

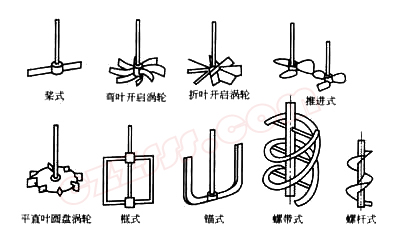

按结构 |
平叶 |
桨式、涡轮式、框式和锚式的桨叶都有平叶和折叶两种结构 |
|
|
折叶 |
|||
|
螺旋面叶 |
推进式、螺杆式和螺带式的桨叶为螺旋面叶 |
||
|

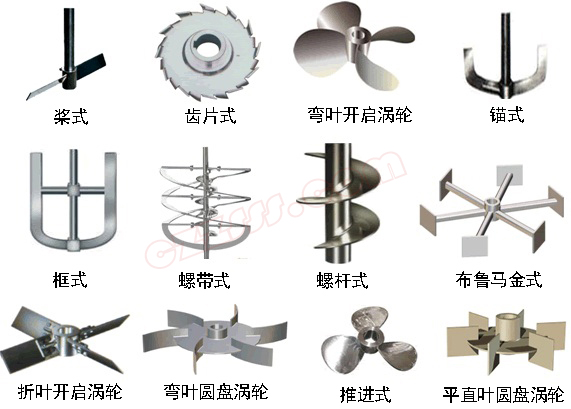

按搅拌 用途 |
低粘度 流体 搅拌器 |
推进式、长薄叶螺旋桨、桨式、开启涡轮式、圆盘涡轮式、布鲁马金式、板框桨式、三叶后弯式、MIG和改进MIG等。 |
|
|
高粘度 流体 搅拌器 |
锚式、框式、锯齿圆盘式、螺旋桨式、螺带式（单螺带、双螺带）、螺旋—螺带式等。 |
||
以上内容由中实三水科技整理供客户选型参考用，实际工况选型请咨询本公司何工15995049000或行业专业人士。公司网站：www.czzsss.com www.czzsss.cn www.chzhzhsh.cn www.fensanji123.cn
