推进式搅拌器外形结构图和详细参数表
作者：中实三水科技时间：2013-04-26 11:30
前面根据相关行业资料和标准整理了《桨式搅拌器常用参数表》，以下汇总表是同样方式汇总的推进式搅拌器的详细参数表，供选型指导用。

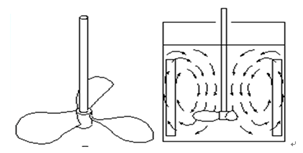

推进式搅拌器外形结构图
推进式搅拌器常用参数表
|
常用尺寸 |
常用运转条件 |
常用介质粘度范围 |
流动状态 |
备注 |
|
d/D=0.2～0.5(以0.33居多) p/d=1,2 Bn=2,3,4(以3居多) p－螺距 |
n=100～500 r/min v=3～15m/s |
小于2Pa·s |
轴流型，循环速率高，剪切力小。 采用挡板或导流筒则轴向循环更强。 |
最高转速可达1750r/min:最高叶端线速度可25m/s。 转速在500r/min以下，适用介质粘度可达50Pa.s。 |
注：n－转速；v－叶端线速度；Bn－叶片数；d－搅拌器直径；D－容器内径：θ－折叶角；p－螺距

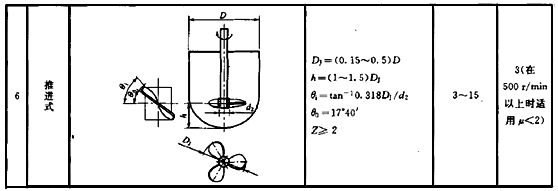

附表1 H/GT3796.1 -2005行业标准《搅拌器型式及基本参数》
附表2 HGT2796.8-2005行业标准《推进式搅拌器》
（请根据具体情况参考使用，选型时请向专业人员咨询。资料来源于网络，由中实三水科技整理）
