签单时间：2012.8



客户简介：浙江ZZLL食品有限公司是20世纪初创办的一家专业食品企业。公司生产厂房建筑面积9400平方米，拥有加工生产机械30余套，拥有强大的技术力量，严格按照QS和HACCP食品安全管理体系，以现代化管理制度高效运行。多年来连续荣获知名商标和农产品展销会优质产品奖。



案例说明：

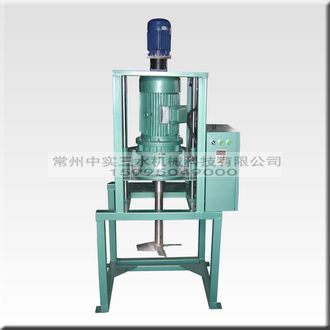

    这是一个有特殊要求和难度要求的升降搅拌机项目，难点就是要在一个非常有挑战性的奇形怪状的空间里，要将一台巧妙地升降搅拌机安装进去，安全可靠地搅拌作业。



    总体上归纳，这个设备提出了3项基本动作要求：

    1.升降动作：将螺带搅拌杆升起来或放入反应釜

    2.转动动作：使反应釜上方空间位置让出来便于上盖

    3.卸料动作（搅拌杆底部出料的位置必须加设一个推动出料的装置）。



    在以上3点中，其中第一点的升降动作这一项最关键、最有挑战性，设计中面临这样几个问题：

    1.如果采用液压升降的升降方式，没有液压缸的高度，不能采用。

    2.如果采用我们常用的动力头后置式的电动升降搅拌机的结构方式，升起来的时候，动力头会碰到顶部一个钢筋混凝土横梁，也不能采用。



    针对这2个难点，最后，我们做出了一个令客户比较满意的设计方案：

    1.采用我们最擅长的电动升降机构，避免受到升降行程的限制；

    2.动力头前置，配置一款垂直轴的减速机，将上部空间给节省出来，后部位置设置配重模块。
